PRAKTIKUM JARINGAN KOMPUTER
STATIC ROUTING
AULIA AKBAR ( 064.013.016 )
ADI NUGRAHA ( 065.013.016 )
MUHAMMAD KHADAFI ( 065.013.002 )
NABILAH ANDRIANI ( 065.013.009 )
IBNU DAFA ( 065.013.006 )
TEKNIK INFORMATIKA
FAKULTAS TEKNOLOGI INDUSTRI
UNIVERSITAS TRISAKTI
2017
STATIC ROUTING
Tujuan
Mampu memahami tentang STATIC ROUTING dan
mensetting STATIC ROUTING.
Elemen Kompetensi
No
|
Elemen Kompetensi
|
Indikator Kerja
|
|
1.
|
STATIC ROUTING
|
1.1
|
Mensetting
STATIC ROUTING
|
1.2
|
Melakukan pengecekkan paket
data pada
|
||
STATIC ROUTING
|
|||
Teori
Singkat
Static routing adalah metode routing yang tabel
jaringannya dibuat secara manual oleh administrator jaringannya. Static routing
mengharuskan admin untuk merubah route atau memasukkan command secara manual di
router tiap kali terjadi perubahan jalur. Router meneruskan paket dari sebuah
network ke network yang lainnya berdasarkan rute(catatan: seperti rute pada bis
kota) yang ditentukan oleh administrator. Rute pada static routing tidak
berubah, kecuali jika diubah secara manual oleh administrator.
Lab
Setup
Untuk dapat menjalankan praktikum ini maka
hal-hal yang diperlukan yaitu :
-
Komputer atau laptop
-
Program cisco tarcker
Hubungan kan 3 Router, 3 Switch, dan 6 PC
• Ketikkan
IP address dan Default Gateway pada masing-masing PC seperti :
Pc 0 : 172.16.1.2
Gateway : 172.16.1.1
Pc 1 : 172.16.1.3
Gateway : 172.16.1.1
Pc 2 : 172.16.3.2
Gateway : 172.16.3.1

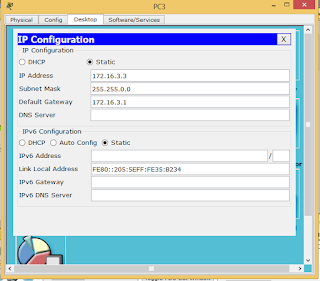

Pc 3 : 172.16.3.3
Gateway : 172.16.3.1
Pc 4 : 172.16.5.2
Gateway : 172.16.5.1
Pc 5 : 172.16.5.3
Gateway : 172.16.5.1
PC 0
PC 1
PC2
PC3
PC4
PC5
Mengatur CLI pada router 0
Router 0 :
Router>en
Router#conf
t
Enter
configuration commands, one per line. End with CNTL/Z.
Router(config)#
Router(config)#int
fa0/0
Router(config-if)#ip
add 172.16.1.1 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#ex
Router(config)#int
s2/0
Router(config-if)#ip
add 172.16.2.1 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#ex
Router(config)#
Mengatur CLI pada router 1 :
Router 1 :
Router>en
Router#conf
t
Enter
configuration commands, one per line. End with CNTL/Z.
Router(config)#int
fa0/0
Router(config-if)#ip
add 172.16.3.1 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#ex
Router(config)#
Router(config)#int
s2/0
Router(config-if)#ip
add 172.16.2.2 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#ex
Router(config)#int
s3/0
Router(config-if)#ip
add 172.16.4.1 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#ex
Router(config)#
Mengatur CLI pada router 2 :
Router 2 :
Router>en
Router#conf
t
Enter
configuration commands, one per line. End with CNTL/Z.
Router(config)#int
fa0/0
Router(config-if)#ip
add 172.16.5.1 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#e
Router(config)#
Router(config)#int
s2/0
Router(config-if)#ip
add 172.16.4.2 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#ex
Router(config)#
Setting Routing 0 :
Routing 0 :
Router>en
Router#conf
t
Enter
configuration commands, one per line. End with CNTL/Z.
Router(config)#ip
route 172.16.3.0 255.255.255.0 172.16.2.2
Router(config)#ip
route 172.16.5.0 255.255.255.0 172.16.2.2
Router(config)#
Setting Routing 1 :
Routing 1 :
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip route 172.16.1.0 255.255.255.0
172.16.2.1
Router(config)#ip route 172.16.5.0 255.255.255.0
172.16.4.2
Router(config)#
Setting Routing 2 :
Routing 2 :
Router>en
Router#conf
t
Enter configuration
commands, one per line. End with CNTL/Z.
Router(config)#ip
route 172.16.1.0 255.255.255.0 172.16.4.1
Router(config)#ip
route 172.16.3.0 255.255.255.0 172.16.4.1
Router(config)#
Jika sudah terkonfigurasi, langkah selanjutnya kita
ping pada masing-masing PC/Router :
PC 0 :
PC4
Jika sudah terkonfigurasi, langkah selanjutnya kita
ping pada masing-masing PC/Router :
PC 0 :
